UDK: 616.127-073 |
ISSN 0350-2899,
29(2004) 3 p.164-174 |
|
|
Originalni rad"PRONE" akvizicija u spect perfuzionoj scintigrafiji
miokarda -
alternativni ili standardni položaj?
Vladimir Mitov (1), Nebojša Paunković (2), Željka Aleksić (2)
(1) Zdravstveni centar Zaječar, Interno odeljenje
(2)
Zdravstveni centar Zaječar, Služba za nuklearnu medicinu, Zaječar |
|
|
|
|
|
Sažetak:
Prikazom karakterističnih nalaza perfuzione scintigrafije miokarda ukazuje
se na značaj i mesto akvizicije u prone položaju u odnosu na standardnu
supine akviziciju. Primenom 201Tl a kasnije i 99m Tc-MIBI uočen je problem
pojave lažno pozitivnih nalaza na dijafragmalnom zidu kao posledica meko
tkivne atenuacije leve hemidijafragme ili subdijafragmalnih struktura. Ovo
je umanjivalo specifičnost metode za otkrivanje koronarne bolesti na
dijafragmalnom zidu, pa samim tim i ukupnu specifičnost. Moguće rešenje je
primena akvizicije u prone položaju za razlikovanje lažno pozitivnih od
pravih defekata dijafragmalnog zida. Prikaz 1: pacijent sa defektom
dijafragmalnog zida i SSS: 10, SRS: 8, SDS: 2 u supine položaju i
normalnim nalazom, SSS: 5, SRS: 4, SDS: 1 u prone položaju. Prikaz 2:
pacijent sa defektom dijafragmalnog zida i SSS: 10, SRS: 8, SDS: 2 u
supine položaju i, SSS: 5, SRS: 5, SDS: 1 u prone položaju. Prikaz 3:
pacijent sa defektom dijafragmalnog zida i SSS: 17, SRS: 14, SDS: 3 u
supine položaju i SSS: 12, SRS: 6, SDS: 6 u prone položaju. Prikaz 4:
pacijent kod koga je akvizicija sprovedena samo u prone položaju: SSS: 10,
SRS: 2, SDS: 8 sa perfuzionim defektom na prednjem zidu i septumu i uz
TIDLV. Razlikovanje lažno pozitivnih nalaza od pravih defekata na
dijafragmalnom zidu i popravljanje specifičnosti metode od 58% na 79% može
se postići dodatnom primenom akvizicije u prone položaju. Primena dva
izotopa u proceni vijabilnosti miokarda gde se stres izvodi primenom
liposolubilnih radiofarmaka, Gated prone se sprovodi kao obavezni deo
protokola pored Gated supine akvizicije. Mišljenje autora je da je pri
upotrebi liposolubilnih radiofarmaka (99mTc-MIBI) obavezna
akvizicija u supine i prone položaju, kod Nongated studija kao osnovna i
kod Gated studija kao dodatna procedura za razlikovanje artefakata od
pravih perfuzionih defekata dijafragmalnog zida.
Ključne reči: perfuziona scintigrafija miokarda, 99mTc-MIBI,
supine, prone akvizicija, dijafragmalni perfuzioni artrefakt.
Napomena: sažetak na engleskom jeziku
Note: summary in English |
|
|
|
|
|
|
|
|
UVOD
Perfuziona scintigrafija miokarda (PSM) je metoda za procenu stepena
regionalne koronarne perfuzije miokarda koja se vizuelizuje radiofarfacima
čija je akumulacija proporcionalna regionalnom krvnom protoku (1.). Počev
od 201Tl, koji je prvi široko korišćeni nuklearno-kardiološki izotop,
uočen je problem u interpretaciji nalaza na dijafragmalnom zidu zbog
blizine leve hemidijafragme, koja je kao mišićni organ vezivala izotop i
atenuacijijom (slabljenjem) aktivnosti davala lažno pozitivan nalaz. Ovaj
problem nije rešila ni upotreba nuklearno-kardioloških agenasa nove
generacije, za 99mTc vezane kardioselektivne supstance – radio-farmaci,
pre svih 99mTc-MIBI (metoxi-izobutil-izonitril). Ovi
radiofarmaci se ne redistribuiraju, zadržavaju se u kardiomiocitima 60-65%
pri prvom prolazu, imaju bolji odnos srce-pozadina, manje zrače organizam
u celini (0,02 Rad/mCi), pa je moguće koristiti ih u 10 puta većoj dozi
(2.,3.), samim tim daju sliku boljeg kvaliteta. I pored navedenih
prednosti problem atenuacije nad dijafragmalnim zidom nije rešen, jer
pored dijafragme u atenuaciji učestvuju i subdija-fragmalne mekotkivne
strukture, i to pre svih jetra, s obzirom na to da je MIBI liposolubilan i
da se metaboliše preko jetre, t.j. da je prisutan u jetri u značajnoj
koncentraciji za vreme akvizicije. Moguće rešenje problema atenuacije na
dijafragmalnom zidu je primena dodatnih postupaka u cilju otklanjanja
artefakata, akvizicija u prone (ležeći na trbuhu, nagnut napred,
ničice) položaju, pored standardnog supine (ležeći na leđima)
položaja.
CILJ RADA je da se prikazom karakterističnih nalaza perfuzione
scintigrafije miokarda ukaže na značaj i mesto akvizicije u prone položaju
u odnosu na standardnu supine akviziciju. |
|
|
|
|
|
|
|
|
METODOLOGIJA
Akvizicija. Perfuziona scintigrafija miokarda izvođena je po dvodnevnom
Stress-Rest protokolu za 99mTc-MIBI (Šema1.). Kao stresor
korišćen je dipiridamol u dozi 0,56 mg/kg TT za 4 minuta. U piku
opterećenja aplikovan je radiofarmak u dozi od 740-1110 MBq (20-30 mCi).
Nakon pauze od 60 minuta vršena je akvizicija na Siemens Open Diacam
Single Headed gama kameri.

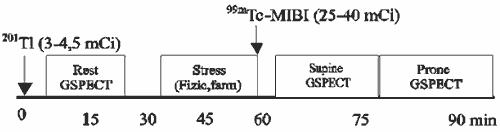

Šema 1. Dvodnevni Stress-Rest protokol perfuzione scintigrafije
miokadra
primenom 99mTc-MIBI – 60 minuta nakon aplikacije doze u stresu
i restu, sprovođena
je Gated/Nongated supine+prone SPECT akvizicija.
Supine akvizicija je podrazumevala Gated/Nongated SPECT za 180°
od početnih –45° do +135°
(Šema 2.), u 32 položaja, 30 sec. po položaju, matrica 64x64, zoom factor
1,45. Nakon završene supine akvizicije pacijent je postavljan u položaj
ležeći na trbuhu i sprovođena je prone akvizicija.
Prone akvizicija je podrazumevala Gated/Nongated SPECT za 180°
od početnih +135° do -45°
(Šema 3.), u 32 položaja, 30 s po položaju, matrica 64x64, zoom factor
1,45.
Odvojenog dana vršena je akvizicija u Rest-u, pacijentima je aplikovan
radiofarmak u dozi od 740-1110 MBq (20-30 mCi), uslovi akvizicije
identični uslovima u Stress-u. Nakon dvodnevne akvizicije studije su
obrađivane primenom Butterworth filtera sa cut off-om 0,5, u ICON-ovom
programu za obradu Gated i/ili Nongated studija.
|
|
|
|
|
|
|
Šema 2. Akvizicija u Supine položaju – pacijent leži na leđima -
Start položaj –45° sa kretanjem glave gama kamere
za 180° u pravcu kazaljke
na satu, do stop položaja +135° |
Šema 3. Akvizicija u Prone položaju– pacijent leži na trbuhu -
Start položaj +135° sa kretanjem glave gama kamere
za 180° u pravcu kazaljke na satu. do stop položaja
-45° |
|
|
|
|
|
|
|
|
|
Interpretacija nalaza
Kvalitativna procena perfuzije: Vizuelna procena lokalizacije,
veličine, težine i reverzibilnosti perfuzionog defekta u stresu i restu u
tri osnovna preseka: po kratkoj osi, vertikalnoj dugoj osi i horizontalnoj
dugoj osi u ICON-ovom Multiview programu.
Kvantifikacija: Perfuzija miokarda procenjivana je primenom 20
segmentnog, 5-o stepenog Skor sistema (Cedars-Sinai Medical Center) na
osnovu nalaza dobijenih iz ICON-ovog programa Siemens Quantitative Heart
Application. Preseci leve komore po kratkoj osi su šematski podeljeni na
20 segmenata. Za svaki segment je procenjivan stepen perfuzije brojanjem
impulsa (apsolutna vrednost) i u odnosu na segment sa maksimalnom
perfuzijom izražavani su u procentima (relativna vrednost). U odnosu na
dobijeni procenat za svaki segment su računate vrednosti u poenima od 0-4:
0 - normalna perfuzija, 100-70%;
1 - blago redukovana do normalna, 69-50%;
2 - umereno redukovana, 49-30%;
3 - teško redukovana, 29-10%;
4 - odsustvo perfuzije,<10%.
Na osnovu dobijenih poena računati su: Summed Stress score (SSS) - zbir
svih poena u stresu, Summed rest score (SRS) - zbir svih poena u restu i
Summed difference score (SDS) - razlika između SSS i SRS. Na osnovu
dobijenih poena procenjivana je perfuzija miokarda:
- do 4 poena - normalna perfuzija;
- 4-8 – blago poremećena;
- 8-13 – umereno;
- >13 - teško poremećena perfuzije (4, 5, 6).
Karakter perfuzionog defekta procenjivan je na osnovu SDS: kada SDS ima
pozitivnu vrednost-reverzibilni, kada je 0 – ireverzibilni i negativna
vrednost – reverzni perfuzioni defekt. |
|
|
|
|
|
|
|
|
PACIJENTI
PRIKAZ 1: Pacijent I. M. star 62 god., iz Zaječara kod
koga je 1-2.12.2003. god. urađena Nongated PSM zbog stenokardičnih tegoba
i novonastale ST depresije od 2mm, trajanja 6 minuta, nad dijafragmalnim
zidom u piku testa fizičkog opterećenja. Pre primene dipiridamola TA:
140/80mmHg, Fr:80/min, u piku testa TA: 130/70mmHg, Fr:100/min kada je i
aplikovano 740 MBq (20 mCi) 99mTc-MIBI. Odvojenog dana
sprovedena je akvizicija u restu sa istom dozom radiofarmaka.
Opis nalaza: Supine: Perfuzioni defekt u stresu u vidu
hipoperfuzije nad dijafragmalnim zidom u svim presecima, od apeksa do
baze, SSS:10. Isti nalaz i u restu sa SRS: 8 i SDS: 2 (Slika 1.).
Prone: Homogena perfuzija nad svim zidovima u stresu, sa blagom
hipoperfuzijom dijafragmalnog zida u dva bazalna preseka i SSS: 5. U restu
homogena perfuzija nad svim zidovima sa SRS: 4 i SDS: 1 (Slika 2.).
Zaključak: Praktično normalan nalaz, blagi reverzibilni perfuzioni
defekt nad dijafragmalnim zidom u dva bazalna preseka. Akvizicijom u prone
položaju dokazano je da je defekt dijafraglanog zida, svojim najvećim
delom, artefakt.
Slika 1. Pacijent I.M. Stress-Rest PSM primenom 99mTc-MIBI
u Supine položaju.
Slika 2. Pacijent I.M. Stress-Rest PSM primenom 99mTc-MIBI
u Prone položaju.
PRIKAZ 2: Pacijent N. D. star 42. god. iz Negotina kod koga
je 6-7. 10. 2003. god. urađena Gated PSM zbog procene stanja nakon
preležanog akutnog infarkta miokarda dijafragmalne lokalizacije (17. 6.
2003. god.). Na testu fizičkog opterećenja nije bilo evolutivnih promena
na ST segmentima (osim q u D3, aVF koji stoje sve vreme).
Ehokardiografijom u miru nađena hipokinezija dijafragmalnog zida. Pre
primene dipiridamola TA:130/80mmHg, Fr:60/min, u piku testa TA:110/70mmHg,
Fr:85/min kada je i aplikovano 1110 MBq (30 mCi) 99mTc-MIBI.
Odvojenog dana sprovedena je akvizicija u restu sa istom dozom
radiofarmaka.
Opis nalaza: Supine: Perfuzioni defekt u stresu u vidu hipo do
aperfuzije nad dijafragmalnim zidom u midventrikularnim i bazalnim
presecima, (u 5 od 7 slice-a), SSS: 10. Isti nalaz i u restu sa SRS: 8 i
SDS: 2 (Slika 3.).
Prone: Perfuzioni defekt hipoperfuzija na dijafragmalnom zidu u
bazalnim presecima (u3 od 7 slice-a) u stresu, sa SSS: 5. U restu isti
nalaz kao i u stresu sa SRS: 5 i SDS: 0 (Slika 4.).
Zaključak: Perfuzionom scintigrafijom je potvrđeno prisustvo
ireverzibilnog perfuzionog defekta nad dijafragmalnim zidom, SDS: 0, kao
posledica preležanog infarkta dijafragmalne lokalizacije. Akvizicijom u
prone položaju dokazano je da je veličina perfuzionog defekta dvostruko
manja od one koja je viđena u supine položaju (3 a ne 5 od 7 slice-a).
Slika 3. Pacijent N.D. Stress-Rest PSM primenom 99mTc-MIBI
u Supine položaju.
Slika 4. Pacijent N.D. Stress-Rest PSM primenom 99mTc-MIBI
u Prone položaju.
PRIKAZ 3: T. S. star 60 god. iz Bora kod koga je 27-28. 1.
2004. god. urađena Gated PSM zbog procene stanja nakon lečenja akutnog
infarkta dijafragmalne lokalizacije, kako je navedeno u otpusnoj listi.
Test fizičkim opterećenjem negativan, na ehokardiografiji u miru nađena
hipokinezija i akinezija na dijafragmalnom zidu. Pre primene dipiridamola
TA:105/70mmHg, Fr:65/min, u piku testa TA:90/60mmHg, Fr:105/min kada je i
aplikovano 1110 MBq (30 mCi)99mTc-MIBI. Odvojenog dana
sprovedena je akvizicija u restu sa istom dozom radiofarmaka.
Opis nalaza: Supine: Perfuzioni defekt u stresu u vidu aperfuzije
nad dijafragmalnim zidom u svim presecima od apeksa do baze, SSS: 17.
Nalaz u restu u blagom poboljšnju sa SRS: 14 i SDS: 3 (Slika 5.).
Prone: Perfuzioni defekt, hipoperfuzija do aperfuzije, na
dijafragmalnom zidu u svim presecima u stresu, sa SSS: 12. U restu
homogena perfuzija nad svim zidovima sa SRS: 6 i SDS: 6 (Slika 6.).
Zaključak: Nalaz ukazuje na koronarnu bolesti dijafragmalne
lokalizacije ali sa reverzibilnim perfuzionim defektom, SDS: 6 i da nema
ožiljnog tkiva. Perfuzioni defekt prednjeg zida u stresu u prone položaju
predstavlja artefakt.
Slika 5. Pacijent T.S. Stress-Rest PSM primenom 99mTc-MIBI
u Supine položaju.
Slika 6. Pacijent T.S. Stress-Rest PSM primenom 99mTc-MIBI
u Prone položaju.
PRIKAZ 4: Pacijent M.V. star 51 god. iz Zaječara kod koga je
7.-8. 10. 2003. god. sprovedena Gated PSM. Pacijent je 2002. god. lečen
zbog akutnog infarkta miokarda anterolateralne lokalizacije, non Q. Nakon
bolničkog lečenja ima česte stenokardije koje se javljaju na napor a
prestaju na uzimanje lingvalete NTG. Test fizičkim opterećenjem negativan,
ehokardiografija u miru pokazuje hipokineziju vrha srca i septuma. Pre
primene dipiridamola TA:130/70mmHg, Fr:75/min, u piku testa TA:120/70mmHg,
Fr:95/min kada je i aplikovano 1110 MBq (30 mCi) 99mTc-MIBI. Za
vreme testa pacijent je dobio jaku stenokardiju praćenu novonastalim
atrijalnim flaterom. Tegobe su kupirane I.V. primenom 125 mg Aminofilina.
Odvojenog dana sprovedena je akvizicija u restu sa istom dozom
radiofarmaka. Karakteristično je to da pacijent ima ograničenu i bolnu
pokretljivost u ramenim zglobovima, tako da nije mogao da zauzme ležeći
položaj na leđima (supine), već samo na trbuhu (prone).
Opis nalaza: Prone: Perfuzioni defekt hipoperfuzija do aperfuzije
na anteriornom i septalnom zidu u apikalnim i midventrikularnim presecima
u stresu, praćen dilatacijom leve komore na ovom stepenu opterećenja, sa
SSS: 10. U restu homogena perfuzija nad svim zidovima sa manjim promerom
leve komore u odnosu na stres, SRS: 2 i SDS: 8 (Slika 7.).
Zaključak: Nalaz ukazuje na perfuzioni defekt prednjeg zida i
septuma, reverzibilnog karaktera, SDS: 8, praćen tranzitornom ishemijskom
dilatacijom leve komore (TIDLV) u stresu koja predstavlja siguran znak
prisustva teške koronarne bolesti.
Slika 7. Pacijent M.V. Stress-Rest PSM primenom 99mTc-MIBI
u Prone položaju.
|
|
|
|
|
|
|
|
|
DISKUSIJA
Perfuziona scintigrafija miokarda predstavlja metodu koja direktno
pokazuje prisustvo živih kardiomiocita koji zadržavaju radiofarmak, a
indirektno, na osnovu nalaza, zaključujemo o stanju koronarnih arterija.
Kao i ostale metode, i PSM ima izvesna ograničenja, t.j. problem lažno
pozitivnih i lažno negativnih nalaza. Lažno negativni nalazi su vrlo retki
i mogu se javiti zbog neadekvatnog opterećenja ako postoji koronarna
bolest a nije postignut adekvatan nivo opterećenja (fizičkog ili
farmakološkog). Lažno pozitivni nalazi su:
«Meko tkivna atenuacija» - atenuacija zbog prisustva aktivnosti u okolnim
organima- dijafragma, subdijafragmalne strukture (jetra), i to češće kod
muškaraca (7);
Artefakti izazvani pokretima grudnog koša – bilo da su pokreti pri dubokim
respiracijama («upward creep» kod primene 201Tl scintigrafije
neposredno nakon fizičkog opterćenja) (1) ili pokreti gornjeg dela tela
obično zbog bola u rukama, neudobnog položaja i dužine akvizicije;
Artefakt zbog vezivanja izotopa za okolna «nesrčana» tkiva – defekt
prednjeg zida zbog vezivanja u dojkama kod žena (201Tl) ili
vezivanje za tumor pluća ili dojke (99mTc-MIBI) (7).
Ukupna senzitivnost PSM je u odnosu na koronarografiju 95% i specifičnost
90%, (8) ove vrednosti su različite zavisno od lokalizacije koronarne
bolesti, tako da je specifičnost najniža za koronarnu bolest dijafragmalne
lokalizacije. Popravljanjem specifičnosti metode na dijafragmalnom zidu,
otklanjanjem lažno pozitivnih nalaza, sa 58% na 79% (9), popravlja se i
ukupna specifičnost metode. Ovo se postiže na više načina:
Primenom «brest binder-a» - rutinski se ne koristi, pogotovu ne kod
primene 99mTc-MIBI, jer je ovaj artefakt uglavnom vezan za
primenu 201Tl (7).
Primenom Gated studija, osim prikaza perfuzije u stresu i restu, mogući
artefakt moguće je otkriti analizom Wall motion-a i Wall thickening-a kao
i promenom EF u stresu i restu. Na ovaj način EKG Gated studija pomaže u
razlikovanju koronarne bolest od artefakta. Ako imamo fiksni perfuzioni
defekt koji je udružen sa poremećajem pokretljivosti u istoj regiji, to
predstavlja znak koronarne bolesti, ili bez poremećaja pokretljivosti,
predstavlja dokaz artefakta. Međutim, ako je perfuzioni defekt delimično
ili potpuno reverzibilan, onda normalan Wall motion može biti kod
normalnog nalaza ali i kod prisutne koronarne bolesti (7). U našoj
laboratoriji na uzorku od 182 pacijenta Gated studije su primenjene kod
45,5 % pacijenata, što je znatno manje u odnosu na 80% pacijenata u SAD
(7), ali više u odnosu na 39% Gated studija u republici Češkoj (10).
Akvizicija u prone položaju – na ovaj način dobijamo dodatne podatke o
perfuziji dijafragmalnog zida. Ovo se postiže na dva načina: a) ležanjem
na trbuhu znatno se smanjuje pokretanje grudnog koša za vreme respiracija;
b) smanjuje atenuaciju meko tkivnih struktura zbog promene anatomskih
odnosa srca i okolnih struktura (7). S obzirom na to da je srce u grudnom
košu fiksirano pre svega vaskularnom peteljkom, u ovom položaju ono se
približava zadnjoj strani sternuma i udaljava se od dijafragme i
subdijafragmalnih struktura. Kombinacijom ova dva efekta dobija se znatno
bolja perfuzija dijafragmalnog zida i olakšava otkrivanje lažno pozitivnih
nalaza (Slike 1-2, 3-4, 5-6).
Pored ovih načina predlažu se i akvizicija u sedećem položaju ili na
desnom boku (1, 7). Neki autori (11) daju prednost akviziciji na desnom
boku u odnosu na prone zbog udobnosti, posebno kod žena. Ali ipak je
najčešće korišćena primena prone akvizicija, jasno se iznosi da se
preporučuje ponovljena akviziciju u prone položaju, kada je sumnjiv defekt
dijafragmalnog zida (1, 7, 12, 13, 14, 15). Ako supine položaj pokaže
perfuzioni defekt a prone položaj je normalan, ukazuje da je perfuzioni
defekt dijafragmalnog zida dobijen u supine položaju bio sekundaran,
posledica meko tkivne atenuacije (4.). Takođe se opisuje da i sam prone
položaj može dati artefakt, t.j. lažno pozitivan nalaz zbog sada
promenjenog odnosa sternuma i srca kao i zbog ležaja gama kamere koji je
praktično sve vreme između pacijenta i glave gama kamere (4.,7.). Smatra
se da novonastali peruzioni defekt seputuma dobijen samo u prone položaju
a ne postoji kod akvizicije u supine položaju, takođe treba smatrati
artefaktom, prikaz 3 (Slika 5. i 6.). Iz ovog podatka je proizašla
preporuka da prone položaj treba koristiti dao dodatni supine položaju ali
ne i kao jedini (4.,7.,16.). Na našem primeru, Prikaz 4 (Slika 7.),
pokazano je da kod pacijenata sa poremećajima pokretljivosti ramenih
zglobova, kada nije moguće sprovesti akviziciju u supine položaju, prone
položaj može biti jedini. Napomena je da treba biti oprezan oko tumačenja
nalaza posebno na prednjem zidu i septumu, kao i da se defekt može
smatrati patološkim u slučaju postojanja «sigurnih» pokazatelja prisustva
koronarne bolesti: prisustvo perfuzionih defekta na još nekom zidu, iz
irigacionog područja druge koronarne arterije; prisustvo TIDLV (stenoza
RIA>90% ili višesudovna koronarna bolest) kao na slici 7.; pojava tegoba i
EKG promena na niskom stepenu opterećenja, kao dodatni nalaz.
S obzirom na to da je prvo korišćen 201Tl i da je još tada uočen problem
atenuacije dijafragmalnog zida, sprovođene su supine i dodatna prone
akvizicija i u stresu i u restu (17.). Međutim, 201Tl se veoma brzo
redistribuiše, nakon stresa počinje se sa akvizicijom već za 5 minuta, pa
je zaključeno da još jedna, dodatna akvizicija nakon stresa nije dovoljno
pouzdana za interpretaciju nalaza. Sada se ne preporučuje upotreba dodatne
prone akvizicije nakon stresa kod primene 201Tl (18.). Rešenje je nađeno u
primeni dva izotopa dual isotope imaging). Ovaj način se pre svega koristi
kod procene vijabilnog miokarda primenom Opšte prihvaćenog prokola,
(Šema 4.) 201Tl u restu, a 99mTc-MIBI u stresu, samo
u supine položaju i Nongated (4.). Kasnije je početo sa upotrebom
Izmenjenog (sada važećeg) Cedar Sinai Medical Center protokola za fizičko
ili farmakološko opterećenje (4.) gde se rest sprovodi samo u supine
položaju primenom Gated SPECT 201Tl, a stres primenom Gated
SPECT 99mTc-MIBI u supine i prone položaju (Šema 5).
Iz navedenog se vidi da prone položaj i pored Gated studije služi za
pouzdaniju interpretaciju nalaza primenom 99mTc-MIBI, što znači
da će podjednako biti od koristi i kod procene perfuzije primenom ovog
radiofarmaka i u stresu i u restu. O ovome posebno treba voditi računa ako
se zna da pacijenti kod kojih je korišćen 99mTc-MIBI i imaju
perfuzioni defekt u supine položaju a normalan nalaz u prone položaju u
istoj regiji (misli se na dijafragmalni zid), imaju rizik od nastajanja
neželjenog koronarnog događaja ili naprasne srčane smrti kao i pacijenti
sa normalnim supine nalazom (19, 20). Daniel S.B. (18) navodi da u
njegovoj laboratoriji rutinski koriste prone položaj kao dodatni kod svih
pacijenata. Navode se literaturni podaci (4, 7) da primena akvizicije u
prone položaju može olakšati razlikovanje artefakta od pravog defekta i na
prednjem zidu, u našoj laboratoriji nemamo takva iskustva, verovatno zato
što su takvi defekti uglavnom vezani za upotrebu 201Tl, koji ne
koristimo.
Šema 4. Dual isotope imaging - Opšte prihvaćeni protokol -
201Tl Rest SPECT/ 99mTc-
MIBI Stress SPECT
• 24 h standardni protokol;
• Protokol sa redistribucijom 4h pre stresa;
Redistribucija pre stresa a nakon 12/24h od aplikacije doze.
Šema 5. Dual isotope imaging - Izmenjeni Cedar Sinai Medical Center
protokol za fizičko ili farmakološko opterećenje – 201Tl Rest
Supine Gated-SPECT/ 99mTc-MIBI Stress Supine+Prone Gated-SPECT |
|
|
|
|
|
|
|
|
ZAKLJUČCI
Razlikovanje lažno pozitivnih nalaza od pravih defekata na
dijafragmalnom zidu i popravljanje specifičnosti metode od 58% na 79% može
se postići dodatnom primenom akvizicije u prone položaju.
S obzirom na to da prone položaj može prouzrokovati artefakt na prednjem
zidu i septumu, koristiti ga uglavnom kao dodatni akvizicioni položaj,
osim u slučajevima kada nije moguća akvizicija u supine položaju (bolesti
kičme, ramenih zglobova), kada treba oprezno tumačiti eventualne promene
septuma i prednjeg zida, t.j. tumačiti ih kao izvesne u prisustvu drugih
znakova koronarne bolesti (perfuzioni defekt zidova koje su perfundovane
različitim koronarnim arterijama i/ili uz prisustvo TIDLV).
Primena dva izotopa u proceni vijabilnosti miokarda gde se stres izvodi
primenom liposolubilnih radiofarmaka, Gated prone se sprovodi kao obavezni
deo protokola pored Gated supine akvizicije.
Mišljenje autora je da je pri upotrebi liposolubilnih radiofarmaka (99mTc-MIBI)
obavezna akvizicija u supine i prone položaju, kod Nongated studija kao
osnovna i kod Gated studija kao dodatna procedura za razlikovanje
artefakata od pravih perfuzionih defekata dijafragmalnog zida. |
|
|
|
|
|
|
|
|
LITERATURA
- Frans JTA. Wackers R, Soufer BL, Zaret. Nuclear cardiology. In
Braunwald, Zipes, Libby (eds): Heart disease, Textbook of Cardiovascular
Medicine 6th ed. W.B. Saunder Company, Philadelphia. 2001, 273-322.
- Dodić S. Perfuzija miokarda i koronarna protočna rezerva. U
Nedeljković S.I. i sar. Kardiologija. Treće izdanje. D.p. za izdavačko
trgovinsku delatnost ’Beograd’. Beograd. 2000; 516-522.
- Pavlović S.: Nuklearna miokardiografija. U Nedeljković S.I. i sar.:
Kardiologija. Treće izdanje. D.p. za izdavačko trgovinsku delatnost ’Beograd’.
Beograd. 2000; 280-286.
- Verani M.S. Stress Approaches. In Pohost G.M., O`Rourke R.A., Berman
D.S., Shah P.M.: Imaging in cardiovascular disease. Lippincott Williams
& Wilkins. 2000; 151-194.
- Mitov V, Paunković N, Aleksić Ž, Bastać D, Milošević I, Milošević A,
Vugdelija D, Adamović D. Procena uspešnosti fibrinolitičke terapije u
akutnom infarktu miokarda primenom perfuzione scintigrafije miokarda. U
Akutni koronarni sindromi. Balneoklimatologija 2003, Maj; Vol 27(1):
473-478.
- Mitov V, Paunković N, Aleksić Ž, Bastać D. Primena perfuzione
scintigrafije niokarda u detekciji koronarne bolesti i proceni
uspešnosti revaskularizacije - prikaz slučaja. VII kongres interne
medicine Srbije i Srne Gore. Zbornik sažetaka. Igalo; 22-26. jun 2004.
str. 37.
- Klocke FJ, et all. ACC/AHA/ASNC Guidelines for the Clinical Use of
Cardiac Radionucleide Imaging. 2003 by the ACC and the AHA inc. www.acc.org/clinical/
guidelines/radio/dni_fulltext.pdf.
- Kapura A, et all. A comparison of three radionucleide myocardial
perfusion tracers in clinical practice: The ROBUST study. Eur J Nucl Med
2002; 29:1608-1616.
- Lisbona R. et all. Supine and prone SPECT 99mTc-MIBI myocardial
perfusion imaging for dipyridamole studies. Clin Nucl Med. 1995 Aug;
20(8): 674-677.
- Kaminek M, Husak V, Myslivecek M, Lang O. Activity and practice of
nuclear cardiology in the Czech Republic, 2001. Eur J Nucl Med 2003; 30:
321-324.
- Heiba SI, et all. 99mTc-MIBI myocardial SPECT: supine versus right
lateral imaging and comparison with coronary arteriography. J Nucl Med.
1997 Oct; 38(10): 1510-1514.
- Kaminek M, et all. Correlation of SPECT myocardial stress
scintigraphy with coronary angiography. Vnitr Lek. 1998 Apr; 44(4):
187-191.
- Perault C, et all. Quantitative comparison of prone and supine
myocardial SPECT MIBI images. Clin Nucl Med. 1995. Aug; 20 (8): 678-684.
- DePuey EG. How to detect and aviod myocardial perfusion SPECT
artifacts. J Nucl Med. 1994 Apr; 35(4): 699-702.
- Garcia EV, et all. Technical aspects of myocardial SPECT imaging
with 99mTc-MIBI. Am J Cardiol. 1990 Oct; 16 66 (13): 23E-31E.
- Biedermann M, Altehoefer C, Bull U. Attenuation sffect in 99mTc-MIBI
stressed myocardium 3600 SPECT: a comparison of the supine and prone
positions. Nuklearmedizin. 1994 Feb; 33 (1): 8-14.
- Segall GM, Davis MJ. Prone versus supine thallium myocardial SPECT:
a method to decrease artefactual inferior wall defects. J Nucl Med. 1989
Apr; 30(4): 548-555.
- Daniel SB, et all. Dual isotope myocardial perfusion SPECT with
restthallium 201 and stress technetium 99m sestamibi. In Zaret B.,
Beller G. Nuclear cardiology: State of the art anf future directions,
second edition. Copyright by Mosby, Philadelphia. 1999, 281-297.
- Hayes SW, et all. Prognostic implications of combined prone and
supine acquisitions in patients with equivocal or abnormal supine
myocardial perfusion SPECT. J Nucl Med. 2003 Oct; 44(10): 1641-1643.
- Hayes SW, et all. Improved prognostic discrimination by prone
imaging in patients with inferior wall defects on supine SPECT imaging.
J Nucl Med. 1998. t; 39:154P.
|
|
|
|
|
|
Adresa autora:
Vladimir M. Mitov
Internistička služba
Zdravstveni centar Zaječar
Rasadnička bb, 19000 Zaječar
e-mail: mitov@ptt.yu
Rad primljen 09. 08. 2004.
Rad prihvaćen 02. 09. 2004.
Elektronska verzija objavljena 18. 09. 2004. |
|
|
|
|
|
|
|
|
|
|
|
[ Home ] [ Gore/Up ][ <<< ] [ >>> ]
|
|
|
Infotrend
Crea(c)tive Design |
|
|
|
Revised:
20 May 2009
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
